产品型号：TCG121WXLRFVNN-AN70
产品名称：京瓷12.1寸户外高亮液晶屏TCG121WXLRFVNN-AN70,京瓷高亮屏
TCG121WXLRFVNN-AN70是京瓷12.1寸户外高亮液晶屏,分辨率1280*800,-30超低工作温度,1500流明超高亮度显示,可在户外阳光直射的条件下清晰显示,京瓷12.1寸高亮屏在各种恶劣环境下都可稳定运行.
品牌：京瓷 尺寸：12.1寸
分辨率：1280*800 亮度：1500cd/m2
视角：85/85/85/85 (Typ.)(CR≥10) 对比度：750:1
背光：WLED 工作温度：-30~80°C
一：京瓷12.1寸户外高亮液晶屏TCG121WXLRFVNN-AN70基本信息
| 面板品牌 | 京瓷（KYOCERA） |
| 面板型号 | TCG121WXLRFVNN-AN70 |
| 型号别名 | - |
| 面板类型 | a-Si TFT-LCD,液晶模组 |
| 工作温度 | -30~80°C |
| 存储温度 | -30~80°C |
| 产品应用 | 工业显示 |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |
二：京瓷12.1寸户外高亮液晶屏TCG121WXLRFVNN-AN70结构特征
| 液晶屏尺寸 | 12.1英寸 |
| 点分辨率 | 1280(RGB)×800,WXGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:10 (宽:高） |
| 点间距 | 0.068×0.204mm |
| 像素间距 | 0.204×0.204mm(124PPI) |
| 外观尺寸 | 283(H)×185.1(V) mm |
| 显示尺寸 | 261.12(H)×163.2(V) mm |
| 可视尺寸 | 264.12(H)×166.2(V) mm |
| 外观厚度 | 10.5±0.5 mm |
| 风景肖像 | 风景模式 |
| 表面处理 | 雾面 |
| 重量 | 600g |
| 触摸面板 | 可配套电容、电阻触摸屏 |
三：京瓷12.1寸户外高亮液晶屏TCG121WXLRFVNN-AN70光学特征
| 显示模式 | AWV，常黑显示，透射式 |
| 液晶屏亮度 | 1500cd/m2 (Typ.) |
| 对比度 | 750:1（Typ.）（透射） |
| 显示颜色 | 16.7M（6-bit + Hi-FRC） |
| 响应时间 | 18/12（Typ.）（Tr/Td）ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) |
| 亮度均匀性 | - |
| 白色色度 | Wx：0.305, Wy：0.325 色温6974K |
四、京瓷12.1寸户外高亮液晶屏TCG121WXLRFVNN-AN70发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 50K（Typ.）（小时） |
| 接口类型 | 端子 |
| 接口电压 | 12.0±1.2V |
| 接口电流 | 0.95/1.24A（Typ./Max.） |
| 接口脚数 | 10 pins |
五、京瓷12.1寸户外高亮液晶屏TCG121WXLRFVNN-AN70信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS |
| 面板电压 | 3.3V（Typ.） |
| 面板电流 | 410/500 mA（Typ./Max.） |
| 接口类型 | 端子 |
| 接口脚数 | 20pins |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。

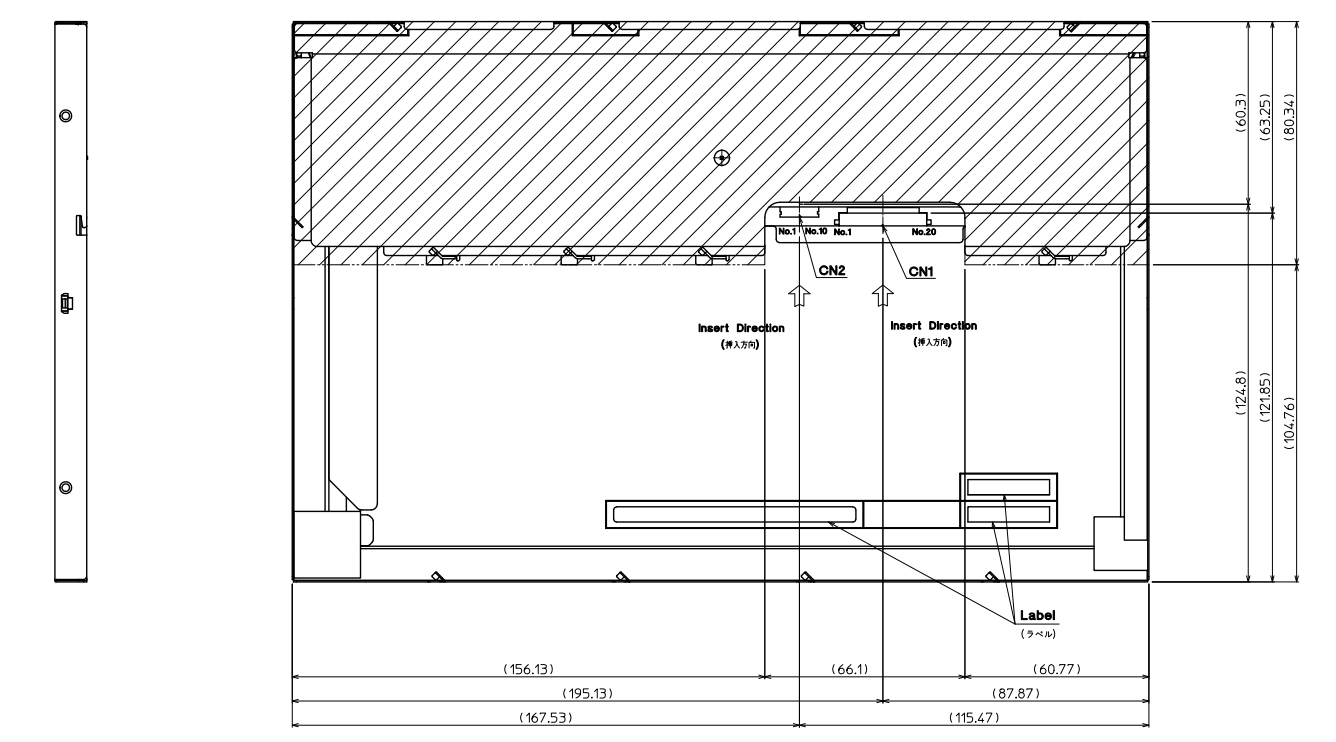

TCG121WXLRFVNN-AN70结构图：

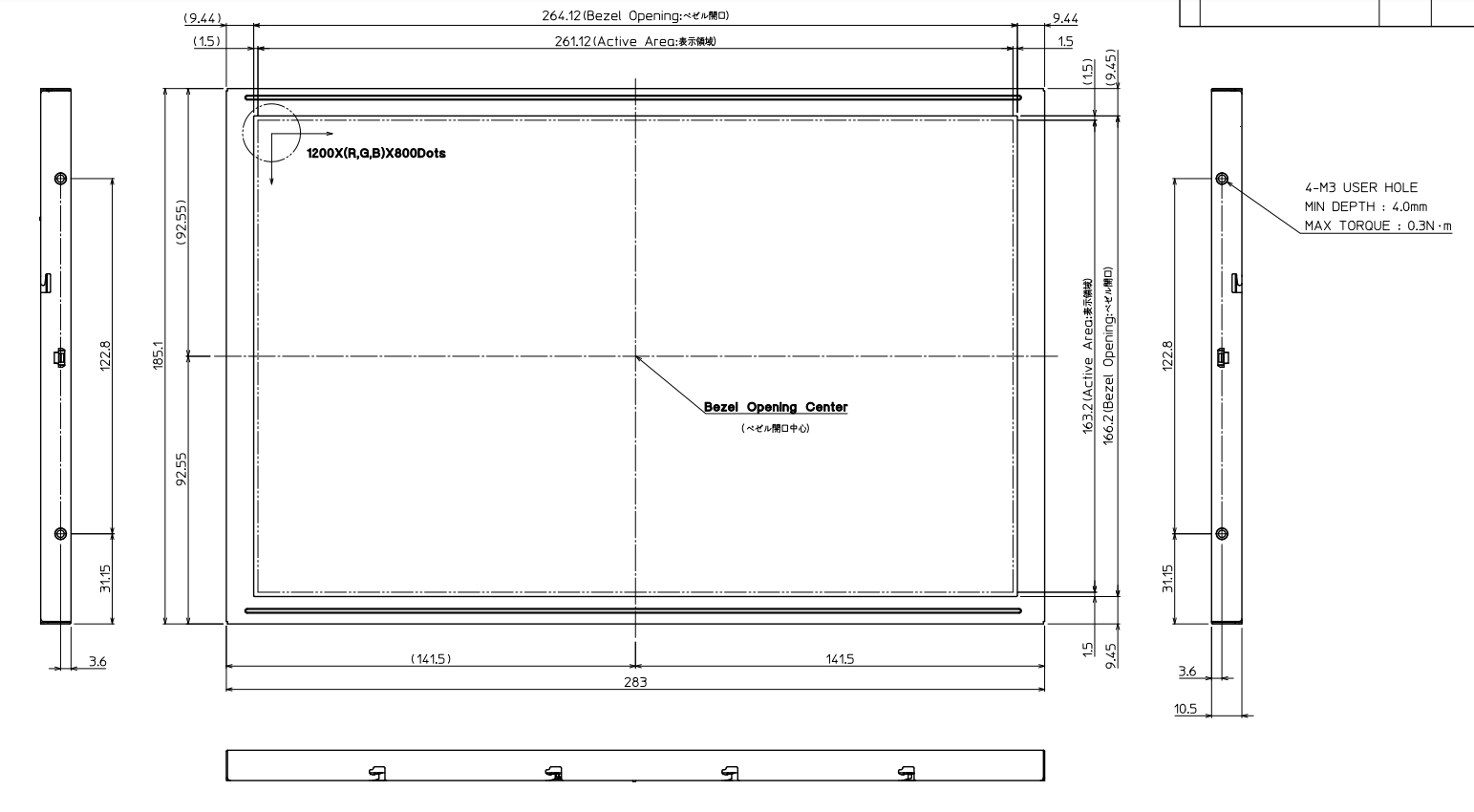

TCG121WXLRFVNN-AN70结构图：
