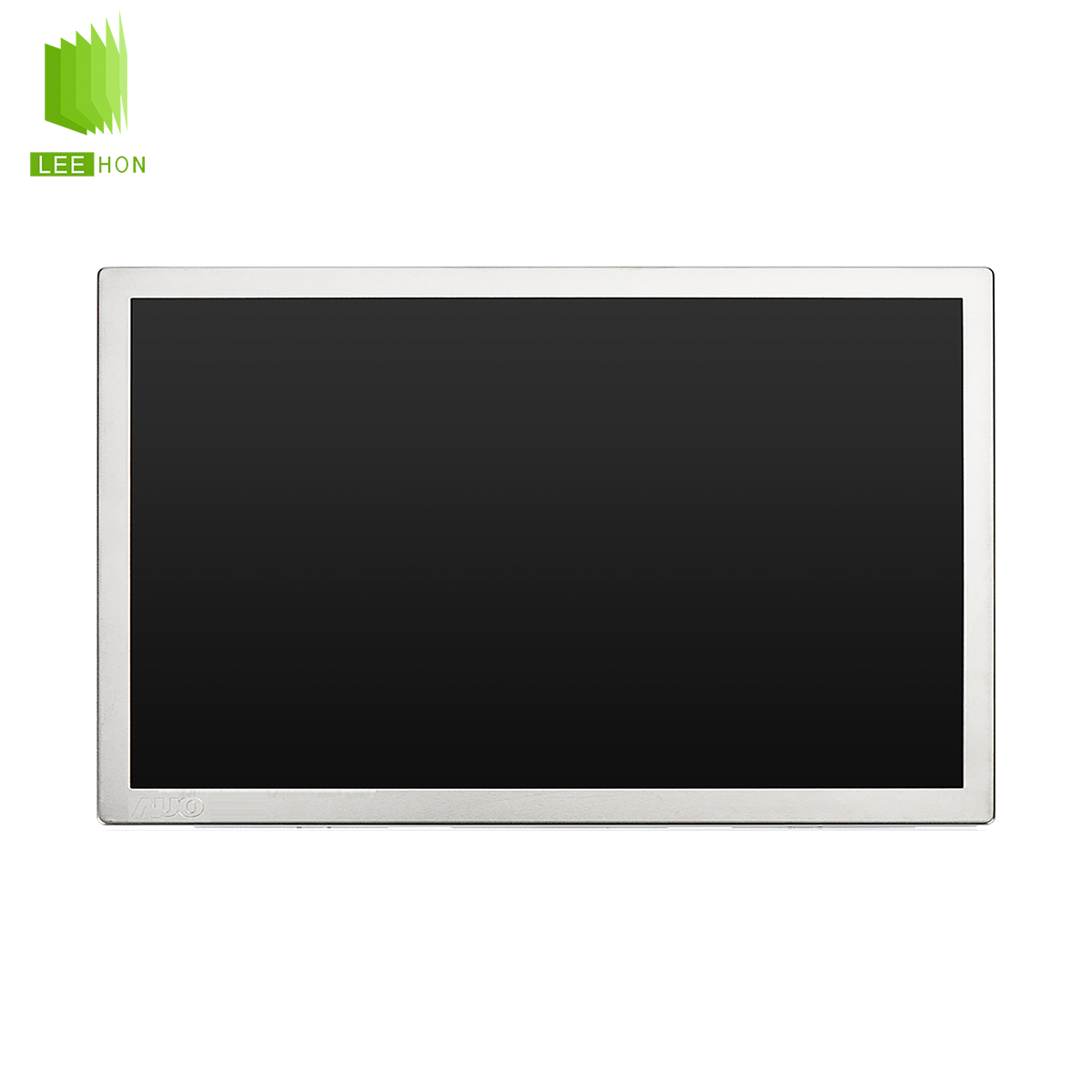

产品型号：TCG121WXGLPAPCx-AC50-S
产品名称：京瓷12.1寸电容触摸液晶屏TCG121WXGLPAPCx-AC50-S,12.1寸带强化玻璃
TCG121WXGLPAPCx-AC50-S是京瓷新推出的一款12.1寸触摸液晶屏,出厂即带投射电容触摸屏,原厂配套强化防护玻璃,750流明的高亮度,12.1寸强化玻璃屏可适应各类恶劣环境下使用.
品牌：京瓷 尺寸：12.1寸
分辨率：1280*800 亮度：750 cd/m2
视角：85/85/85/85 (Typ.)(CR≥10)(左/右/上/下) 对比度：1000:1
背光：WLED 工作温度：-30 ~ 80 °C
一：京瓷12.1寸电容触摸液晶屏TCG121WXGLPAPCx-AC50-S基本信息
| 品 牌 | 京瓷（KYOCERA） |
| 液晶屏型号 | TCG121WXGLPAPCx-AC50-S |
| 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80°C |
| 作业湿度 | - |
| 保存湿度 | - |
| 耐振动性 | - |
| 当前生产状态 | 样品阶段 |
二：京瓷12.1寸电容触摸液晶屏TCG121WXGLPAPCx-AC50-S结构特征
| 液晶屏尺寸 | 12.1英寸 |
| 点分辨率 | 1280(RGB)×800 , WXGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:10（宽:高） |
| 点间距 | 0.068×0.204 mm (W×H) |
| 像素间距 | 0.204×0.204 mm (W×H)（124PPI） |
| 表面处理 | 雾面 ，Hard coating (6H) |
| 显示区域 | 261.12(W)×163.2(H) mm |
| 外观尺寸 | 303(W)×205(H) mm |
| 可视区域 | - |
| 外观厚度 | 13.5±1 mm |
| 重量 | TBD |
| 触摸屏 | 投射电容触摸屏 |
| 表面防护 | 带强化防护玻璃 |
三：京瓷12.1寸电容触摸液晶屏TCG121WXGLPAPCx-AC50-S光学特征
| 显示模式 | AWV，常黑显示，透射式 |
| 液晶屏亮度 | 750 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) |
| 响应时间 | 18/12 (Typ.)(Tr/Td) ms |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10)(左/右/上/下) |
| 白色色度 | Wx:0.300; Wy:0.335 |
| 白色变动 | - |
四、京瓷12.1寸电容触摸液晶屏TCG121WXGLPAPCx-AC50-S发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 60K(Typ.) (Hours) |
| 接口类型 | 端子（无背光驱动） |
| 输入电压 | 31.7/36.1V (Typ./Max.) |
| 输入电流 | 85mA (Typ.) |
五、京瓷12.1寸电容触摸液晶屏TCG121WXGLPAPCx-AC50-S信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS (1 ch, 6/8-bit) |
| 电压输入 | 3.3V (Typ.) |
| 电流输入 | 375/490 mA (Typ./Max.) |
| 功耗 | - |
| 接口类型 | 端子 |
| 接口脚距 | 1.25mm |
| 接口数量 | 1pcs |
| 接口脚数 | 20pins |
● 补充说明：以上TCG121WXGLPAPCx-AC50-S资料仅供参考，如有某项不准确，可以联系我们客服提供产品TCG121WXGLPAPCx-AC50-S的规格资料，产品均以pdf规格为准。
