产品型号：TCG104SVLBKANN-AN20

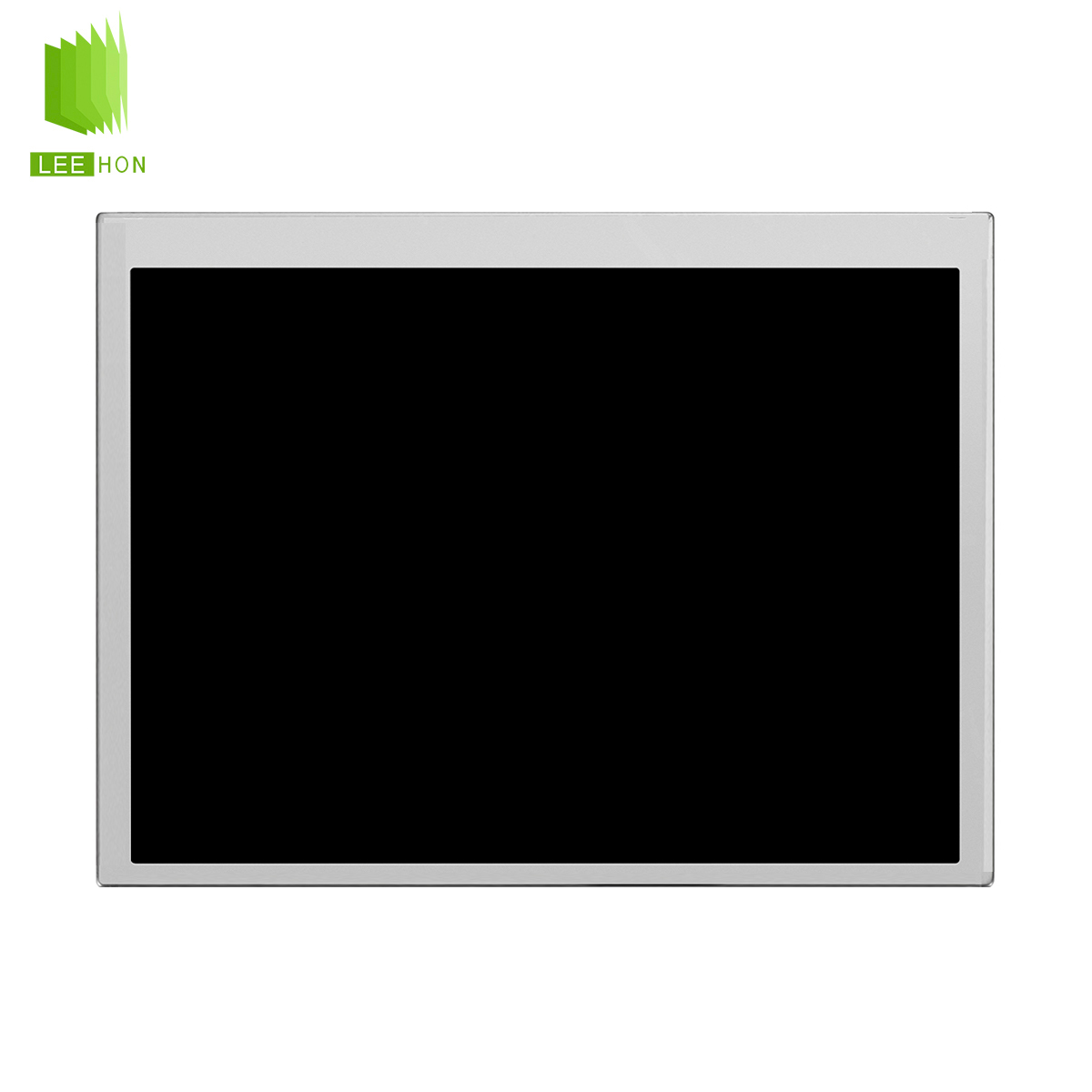

产品名称：TCG104SVLBKANN-AN20京瓷10.4寸800*600工业屏

TCG104SVLBKANN-AN20是京瓷10.4寸800*600分辨率工业屏,-20低温工作温度,350流明显示亮度,LVDS工控接口,可应用于各类工业显示设备,供货稳定,质量靠谱,价格实惠.

品牌：京瓷 尺寸：10.4寸

分辨率：800*600 亮度：350 cd/m2

视角：80/80/60/80 (Typ.)(CR≥10)(左/右/上/下) 对比度：900:1

背光：WLED 工作温度：-20 ~ 70 °C

立即联系

一：京瓷10.4寸工业液晶屏TCG104SVLBKANN-AN20基本信息

品  牌 京瓷（KYOCERA）
液晶屏型号 TCG104SVLBKANN-AN20
工作温度 -20 ~ 70 °C
存储温度 -30 ~ 80 °C
应用设备 工业显示设备
耐振动性 -
当前生产状态 已量产


二：京瓷10.4寸工业液晶屏TCG104SVLBKANN-AN20结构特征

液晶屏尺寸 10.4英寸
点分辨率 800(RGB)×600,SVGA
像素排列 RGB垂直条状
宽高比 4:3（宽:高）
点间距 0.088*0.264 mm (W×H)
像素间距 0.264*0.264 mm (W×H)（96PPI）
表面处理 雾面
显示区域 211.2(W)×158.4(H) mm
外观尺寸 240.7(W)×181.4(H) mm
可视区域 215.4(W)×162.2(H) mm
外观厚度 9.45（Typ.） mm
重量 390g（Typ.）
触摸屏 可配套电容、电阻触摸屏


三：京瓷10.4寸工业液晶屏TCG104SVLBKANN-AN20光学特征

显示模式 TN，常白显示，透射式
液晶屏亮度 350 cd/m² (Typ.)
对比度 900:1 (Typ.) (透射)
显示颜色 16.7M（8-bit）
响应时间 5/15（Typ.）（Tr/Td）ms
可视角度 80/80/60/80 (Typ.)(CR≥10)(左/右/上/下)
白色色度 X:0.290, Y:0.335
亮度变动 -
色温 7724K


四、京瓷10.4寸工业液晶屏TCG104SVLBKANN-AN20发光系统

灯管位置 侧入式光源
光源类型 WLED
光源寿命 70K（Typ.）小时
接口类型 包含在屏信号接口中
输入电压 12.0±1.2V
输入电流 185/270mA（Typ./Max.）
功耗 -


五、京瓷10.4寸工业液晶屏TCG104SVLBKANN-AN20信号接口

信号大类 LVDS
信号小类 LVDS（1 ch,8-bit）
电压输入 3.3V（Typ.）
电流输入 210/270mA（Typ./Max.）
功耗 -
接口类型 端子
接口脚距 1.0mm
接口数量 1 PCS
接口脚数 30 pins


 ● 补充说明：以上TCG104SVLBKANN-AN20资料仅供参考，如有某项不准确，可以联系我们客服提供TCG104SVLBKANN-AN20产品的规格资料，产品均以pdf规格为准。
