产品型号：P0840SVN1ME00

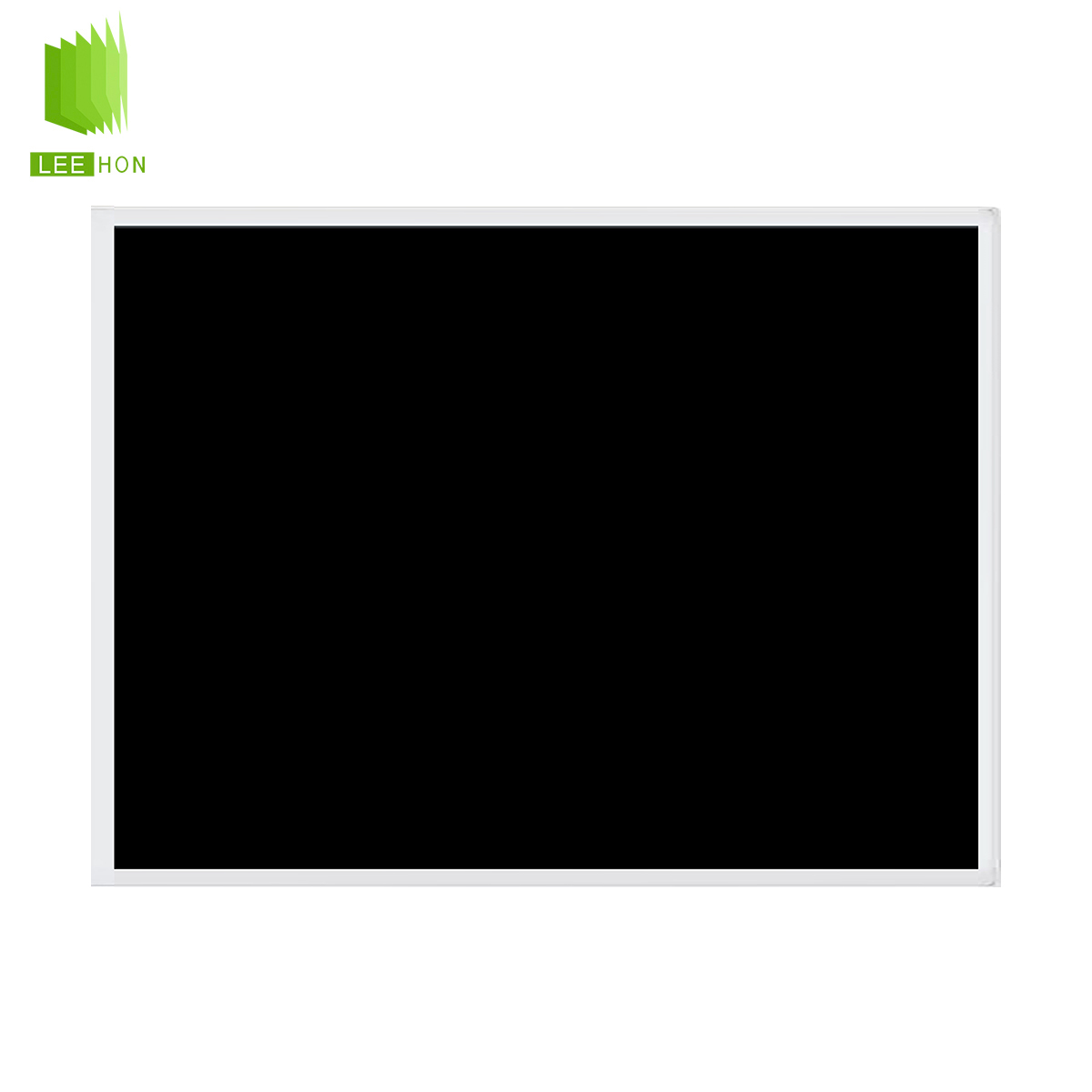

产品名称：天马8.4寸工业液晶屏 P0840SVN1ME00 RGB接口 FPC连接 寿命长达30000小时
P0840SVN1ME00是天马推出的一款8.4寸的工业液晶屏,分辨率为800*600,亮度为350cd/m²(Typ.),视角为80/80/60/80(Typ.)(CR≥10),对比度为500:1(Typ.)(透射),WLED背光,工作温度为-30~80℃
品牌：天马 尺寸：8.4寸
分辨率：800*600 亮度：350 cd/m²
视角：80/80/60/80 (Typ.)(CR≥10) 对比度：500 : 1
背光：WLED 工作温度：-30~80℃
立即联系
一：天马8.4寸工业液晶屏P0840SVN1ME00基本信息
| 品牌 | 天马 (TIANMA) |
| 液晶屏型号 | P0840SVN1ME00 |
| 别名 | - |
| 工作温度 | -30~80℃ |
| 存储温度 | -20~70℃ |
| 应用设备 | 工业 |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |
二：天马8.4寸工业液晶屏P0840SVN1ME00结构特征
| 液晶屏尺寸 | 8.4寸 |
| 点分辨率 | 800(RGB)×600, SVGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3 (H:V) |
| 点间距 | 0.071×0.213 (H×V) |
| 像素间距 | 0.213×0.213 (H×V) [119PPI] |
| 表面处理 | 雾面 |
| 显示区域 | 170.4(H) × 127.8(V) |
| 外观尺寸 | 189.75(H) × 149.4(V) |
| 可视区域 | 173(H) × 130.8(V) |
| 外观厚度 | 4.8 (Typ.) |
| 重量 | 245g (Typ.) |
| 触摸屏 | - |
三、天马8.4寸工业液晶屏P0840SVN1ME00光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 350 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) |
| 响应时间 | 20 (Typ.)(Tr+Td) |
| 可视角度 | 80/80/60/80 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.310; Wy:0.330 |
| 亮度变动 | 1.33/1.43 (Typ./Max.)(9 points) |
| 色温 | 6638K |
四、天马8.4寸工业液晶屏P0840SVN1ME00发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 30K (Typ.) Hours |
| 接口类型 | 端子 |
| 接口脚数 | 2 pins |
| 输入电压 | 9.0/9.6V (Typ./Max.) |
| 输入电流 | 180/225mA (Typ./Max.) |
| 功耗 | 1.73W (Typ.) |
五、天马8.4寸工业液晶屏P0840SVN1ME00信号接口
| 信号接口 | Parallel RGB (1 ch, 6/8-bit) |
| 电压输入 | 3.3V (Typ.) |
| 电流输入 | - |
| 功耗 | 660mW (Typ.) |
| 接口类型 | FPC |
| 接口脚距 | 0.5 mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 60 pins |
六、天马8.4寸工业液晶屏P0840SVN1ME00包装尺寸
| 数量 | 1 |
| 重量 | 12.70 |
| 包装尺寸 | 510×350×350 |
● 补充说明：以上天马8.4寸工业液晶屏P0840SVN1ME00资料仅供参考，如有某项不准确，可以联系我们客服提供P0840SVN1ME00产品的规格资料，产品均以pdf规格为准。
