产品型号：TM070RBH10-20（停止供货，替代型号咨询客服）

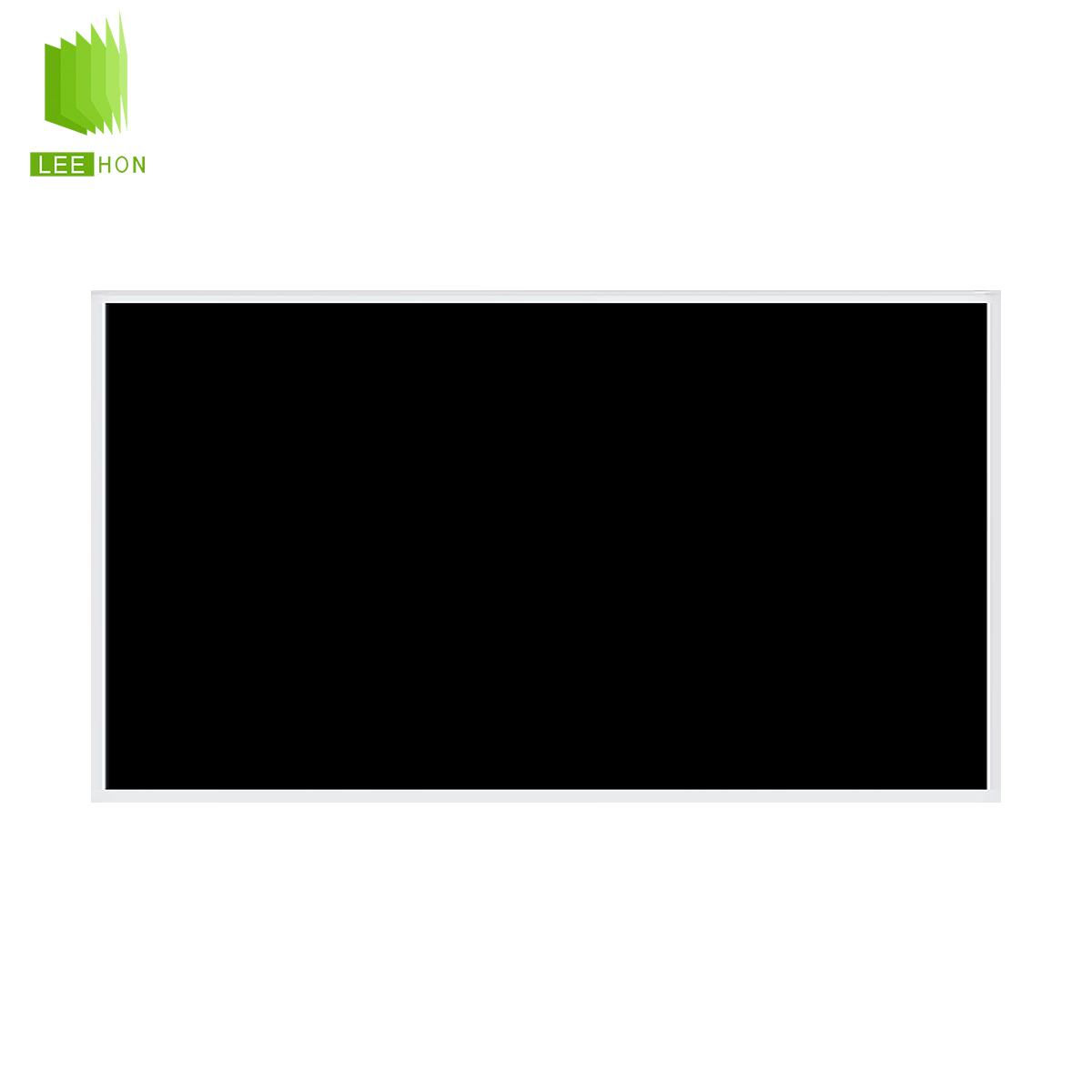

产品名称：TM070RBH10-20天马7寸4线电阻屏触摸屏-TM070RBH10-20
杭州立煌科技供应天马7寸工业液晶屏产品,长期稳定供应TM070RBH10-20液晶屏,亮度：280（cd/m2）,对比度：500:1.咨询电话0571-86684288
品牌：天马 尺寸：7.0寸
分辨率：800*480 亮度：280 cd/m2
视角：70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) 对比度：500:1
背光：WLED 工作温度：-20 ~ 70°C
立即联系
一：天马7寸工业液晶屏TM070RBH10-20基本信息
| 品 牌 | TIANMA |
| 液晶屏型号 | TM070RBH10-20 |
| 工作温度 | -20 ~ 70°C |
| 存储温度 | -30 ~ 80°C |
| 当前生产状态 | 量产中 |
二：天马7寸工业液晶屏TM070RBH10-20结构特征
| 液晶屏尺寸 | 7英寸 |
| 点分辨率 | 800（RGB）* 480(WVGA) |
| 像素密度 | 134PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:9（宽:高） |
| 点间距 | 0.0642*0.1790mm（横*竖） |
| 像素间距 | 0.1926*0.1790mm（横*竖） |
| 面板重量 | 195g（Typ.） |
| 表面处理 | 雾面 |
| 显示区域 | 154.08*85.92mm（横*竖） |
| 外观尺寸 | 164.9*100.0 mm（横*竖） |
| 外观尺寸 | 6.8±0.30 mm (厚度) |
| 触摸屏 | 带触摸屏（4线电阻屏） |
三：天马7寸工业液晶屏TM070RBH10-20光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 280 cd/m2(背光亮度可随意到1000nits) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) |
| 显示色域 | 49% NTSC (CIE1931) |
| 响应时间 | 25(Typ.)(Tr+Td)(ms) |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角 | 12点钟直视 |
| 白色色度 | X:0.317; Y:0.334 |
| 白场变动 | 1.33 (Typ.)(9 points) |
四、天马7寸工业液晶屏TM070RBH10-20发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 灯管数量 | 3S8P |
| 灯管形状 | 阵列 |
| 光源寿命 | 20K(Typ.) （小时） |
| 单灯电压 | 9.6/10.8V(Typ./Max.) |
| 单灯电流 | 160/200mA(Typ./Max.) |
| 灯管总功率 | 1.536W(Typ.) |
| 接口类型 | 包含在屏信号接口中 |
| 背光电路 | 无 |
五、天马7寸工业液晶屏TM070RBH10-20信号接口
| 信号大类 | Parallel RGB |
| 信号小类 | Parallel RGB（1 ch ，6/8 -bit） |
| 面板电压 | 3.3/10.4/16/-7V(Typ.)(VCC/AVDD/VGH/VGL) |
| 面板电流 | 10/30/0.3/0.3mA(Max.)(ICC/IDD/IGH/IGL) |
| 信号电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口类型 | FPC |
| 接口脚距 | 0.5mm |
| 接口数量 | 1pcs |
| 接口脚数 | 50pins |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
