产品型号：TM150TDSG70
产品名称：天马15寸液晶屏TM150TDSG70-天马工业屏原厂代理商
TM150TDSG70是一款天马15寸工业液晶屏,杭州立煌科技是天马代理商之一,目前可长期稳定供应天马15寸液晶屏,TM150TDSG70长期仓库现货,采购TM150TDSG70选择天马工业屏代理商-立煌科技.
品牌：天马 尺寸：15寸
分辨率：1024*768 亮度：300cd/m2
视角：80/80/80/80 (Typ.)(CR≥10) 对比度：600:1
背光：WLED 工作温度：-20~70°C
立即联系
一：天马15寸工业液晶屏TM150TDSG70基本信息
| 面板品牌 | 天马（TIANMA） |
| 面板型号 | TM150TDSG70 |
| 型号别名 | - |
| 面板类型 | a-Si TFT-LCD,液晶模组 |
| 工作温度 | -20~70°C |
| 存储温度 | -30~80°C |
| 产品应用 | 工业显示 |
| 耐振动性 | 1.2G（11.76 m/s²） |
| 当前生产状态 | 量产中 |
二：天马15寸工业液晶屏TM150TDSG70结构特征
| 液晶屏尺寸 | 15.0英寸 |
| 点分辨率 | 1024(RGB)×768,XGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3 (宽:高） |
| 点间距 | 0.099×0.297mm |
| 像素间距 | 0.297×0.297mm(85PPI) |
| 外观尺寸 | 326.5(H)×253.5(V) mm |
| 显示尺寸 | 304.128(H)×228.096(V) mm |
| 可视尺寸 | 307.4(H)×231.3(V) mm |
| 外观厚度 | 11.8±0.3 mm |
| 风景肖像 | 风景模式 |
| 表面处理 | 雾面 |
| 重量 | 1.00 Kgs（Typ.） |
| 触摸面板 | 可配套电容、电阻触摸屏 |
三：天马15寸工业液晶屏TM150TDSG70光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 300cd/m2 (Typ.) |
| 对比度 | 600:1（Typ.）（透射） |
| 显示颜色 | 262K/16.7M（6-bit / 6-bit + Hi-FRC） |
| 响应时间 | 8（Typ.）（Tr/Td）ms |
| 可视角度 | 80/80/80/80 (Typ.)(CR≥10) |
| 亮度均匀性 | 1.25/1.33（Typ./Max.）（9 points） |
| 白色色度 | Wx：0.313, Wy：0.329 色温6485K |
四、天马15寸工业液晶屏TM150TDSG70发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 30K（Min.）（小时） |
| 接口类型 | 端子（含LED驱动器） |
| 接口电压 | 12.0V（Typ.） |
| 接口电流 | - |
| 接口脚数 | 5 pins |
五、天马15寸工业液晶屏TM150TDSG70信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS（1 ch,6/8-bit） |
| 面板电压 | 3.3V（Typ.） |
| 面板电流 | 500/550 mA（Typ./Max.） |
| 接口类型 | 端子 |
| 接口脚数 | 20pins |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。

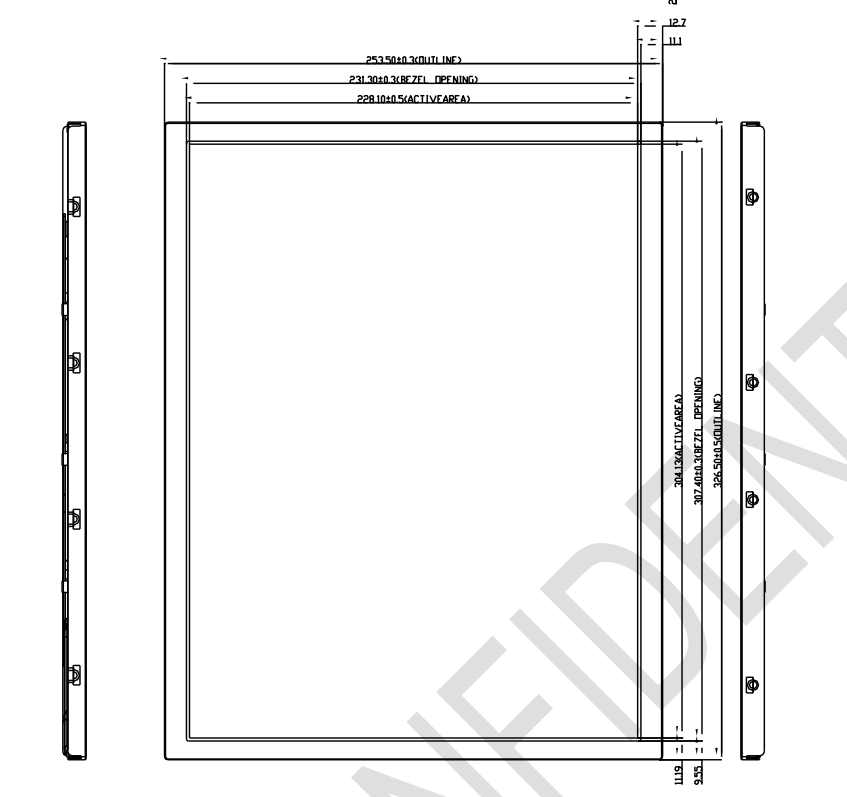

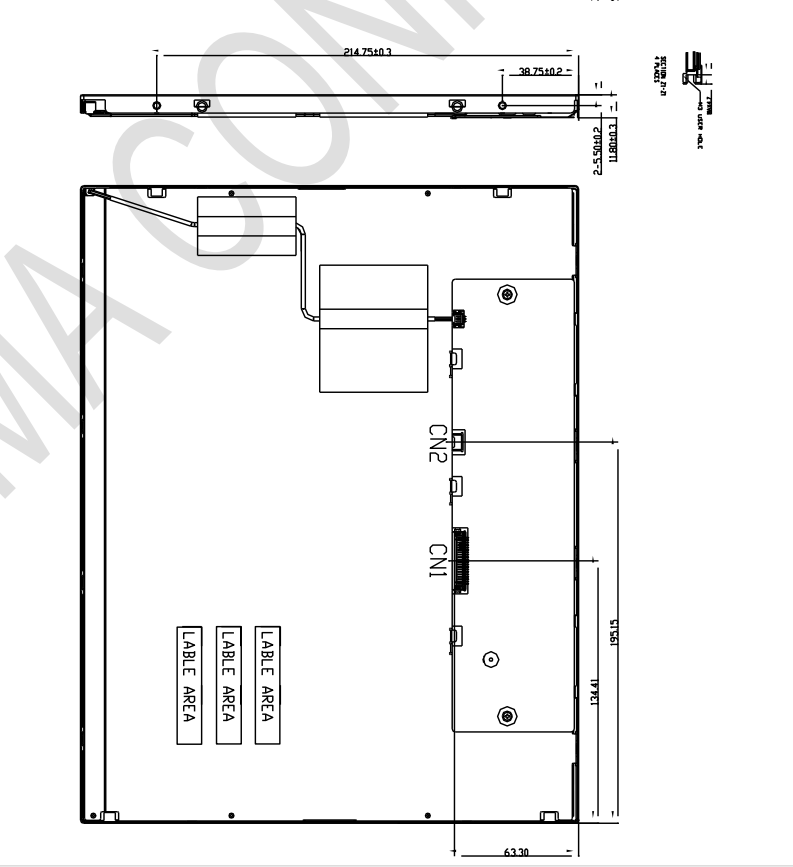

TM150TDSG70结构图：
