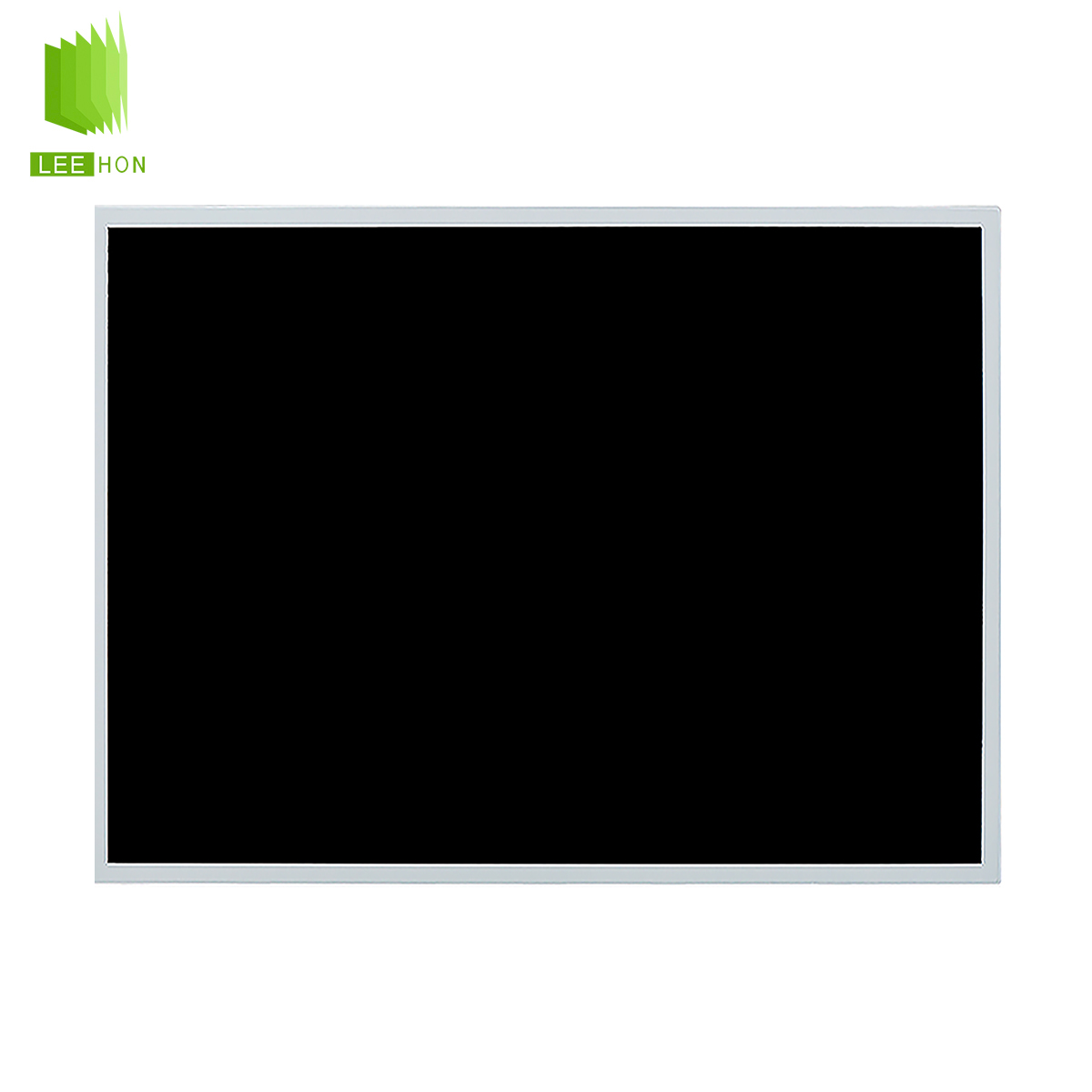

产品型号：TM104SDH02
产品名称：TM104SDH02 马宽温工业液晶屏 - TM104SDH02 医疗工控行业液晶屏
杭州立煌科技提供优质的工业液晶屏产品,代理天马10.4寸TM104SDH02V1宽温LVDS接口工业液晶屏产品.该款10.4寸TM104SDH02V1液晶屏已广泛应用于医疗及工控等行业
品牌：天马 尺寸：10.4寸
分辨率：800*600 亮度：400cd/m2
视角：60/70/70/70 对比度：500:1
背光：LED 工作温度：-30-70（℃）
立即联系
一：天马10.4寸工业液晶屏TM104SDH02基本信息
| 品 牌 | TIANMA |
| 液晶屏型号 | TM104SDH02 |
| 工作温度 | -20 ~ 70°C |
| 存储温度 | -30 ~ 80°C |
| 当前生产状态 | 量产中 |
二：天马10.4寸工业液晶屏TM104SDH02结构特征
| 液晶屏尺寸 | 10.4英寸 |
| 点分辨率 | 800RGB）* 600(SVGA) |
| 像素密度 | 96PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3（宽:高） |
| 点间距 | 0.088*0.264mm（横*竖） |
| 像素间距 | 0.264*0.264mm（横*竖） |
| 面板重量 | TBD |
| 表面处理 | 雾面,Hard coating(3H) |
| 显示区域 | 211.2*158.4mm（横*竖） |
| 可视区域 | 214.8*162.5mm（横*竖） |
| 外观尺寸 | 242.0*179.4 mm（横*竖） |
| 外观尺寸 | 8.5(Max.)mm (厚度) |
| 触摸屏 | 无 |
三：天马10.4寸工业液晶屏TM104SDH02光学特征
| 显示模式 | TN，常白显示，透射式 |
| 液晶屏亮度 | 400cd/m2(背光亮度可随意到1000nits) |
| 对比度 | 500:1 (Typ.) (透射) |
| 显示颜色 | 262K/16.7 (6-bit/8-bit) |
| 显示色域 | 50% NTSC (CIE1931) |
| 响应时间 | 10/15(Typ.)(Tr/Td)(ms) |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳视角 | 12点钟直视 |
| 白色色度 | X:0.305;Y:0.345 |
| 白场变动 | 1.25/1.43 (Typ./Max.)(9 points) |
四、天马10.4寸工业液晶屏TM104SDH02发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 灯管数量 | 5P8P |
| 灯管形状 | 阵列 |
| 单灯电压 | 15.0/19.0V (Min./Max.) |
| 单灯电流 | 200mA (Typ.) |
| 灯管总功率 | 3.4W(Typ.) |
| 接口类型 | 端子 |
| 背光电路 | 无 |
五、天马10.4寸工业液晶屏TM104SDH02信号接口
| 信号大类 | LVDS |
| 信号小类 | LVDS (1 ch, 6/8-bit) |
| 面板电压 | 3.3V(Typ.) |
| 面板电流 | 380mA(Typ./Max.) |
| 接口脚距 | 1.0mm |
| 接口数量 | 1pcs |
| 接口脚数 | 20pins |
● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
天马原厂全新10.4寸TM104SDH02 V1 宽温宽视角医疗液晶屏，LVDS信号接口，采用LED背光模式
