产品型号：P1010WSN1ME01

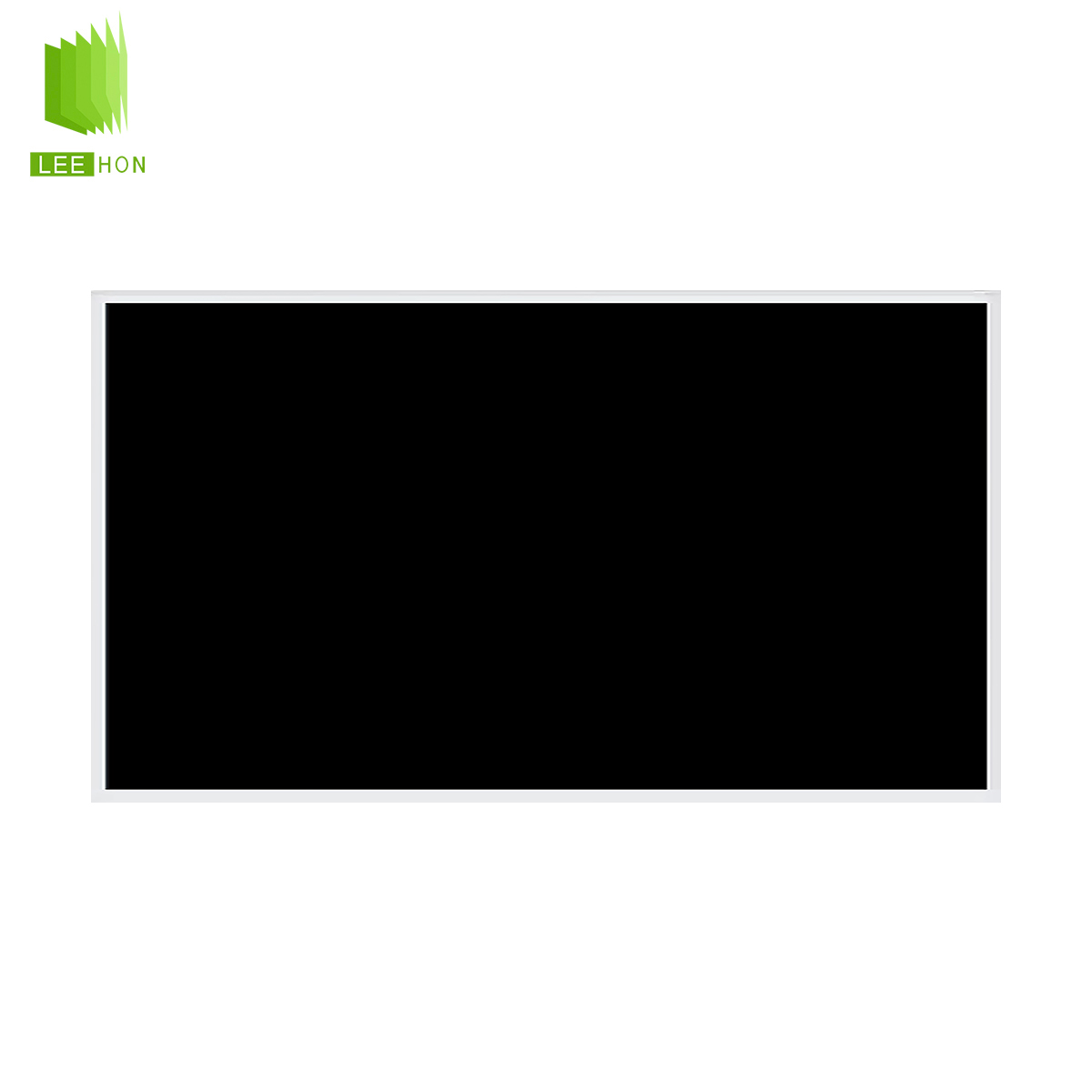

产品名称：P1010WSN1ME01天马10.1寸1024*600宽屏工业液晶屏
P1010WSN1ME01是天马新推出的P系列10.1寸工业液晶屏,10.1寸1024*600分辨率,WLED显示背光,16:9长宽比,10.1寸宽屏显示,RGB8位显示接口,天马原厂原包品质工业液晶屏.
品牌：天马 尺寸：10.1寸
分辨率：1024*600 亮度：350 cd/m2
视角：80/80/75/80 (Typ.)(CR≥10)(左/右/上/下) 对比度：500:1
背光：WLED 工作温度：-20 ~ 70 °C
立即联系
一：天马10.1寸工业液晶屏P1010WSN1ME01基本信息
| 品 牌 | 天马（TIANMA） |
| 液晶屏型号 | P1010WSN1ME01 |
| 别名 | - |
| 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C |
| 应用设备 | 工业显示设备 |
| 耐振动性 | - |
| 当前生产状态 | 已量产 |
二：天马10.1寸工业液晶屏P1010WSN1ME01结构特征
| 液晶屏尺寸 | 10.1英寸 |
| 点分辨率 | 1024(RGB)×600,WSVGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 16:9（宽:高） |
| 点间距 | 0.0725*0.2088mm(W×H) |
| 像素间距 | 0.2175*0.2088mm (W×H)（117PPI） |
| 表面处理 | 雾面 |
| 显示区域 | 222.72(W)×125.28(H) mm |
| 外观尺寸 | 235(W)×143(H) mm |
| 可视区域 | - |
| 外观厚度 | 5.0（Typ.） mm |
| 重量 | 274±14g |
| 触摸屏 | 无触摸 |
三、天马10.1寸工业液晶屏P1010WSN1ME01光学特征
| 显示模式 | TN、常白显示、透射式 |
| 液晶屏亮度 | 350 cd/m² (Typ.) |
| 对比度 | 500:1（Typ.）（透射） |
| 显示颜色 | 16.7M（8-bit） |
| 响应时间 | 16（Typ.）（Tr+Td）（ms） |
| 可视角度 | 80/80/75/80 (Typ.)(CR≥10)(左/右/上/下) |
| 白色色度 | - |
| 亮度变动 | 1.25/1.43 （Typ./Max.）（9 points） |
| 色温 | - |
四、天马10.1寸工业液晶屏P1010WSN1ME01发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 30K（Typ.）小时 |
| 接口类型 | 端子 |
| 接口脚数 | 2 pins |
| 输入电压 | 9.6±0.9 V |
| 输入电流 | 224/240 mA（Typ./Max.） |
| 功耗 | 2.15/2.52 W（Typ./Max.） |
五、天马10.1寸工业液晶屏P1010WSN1ME01信号接口
| 信号接口 | Parallel RGB（1 ch,8-bit） |
| 电压输入 | 3.3/11/22/-7.0V (Typ.)(VDD/AVDD/VGH/VGL) |
| 电流输入 | 5/40/0.5/0.5mA (Typ.)(IDD/AIDD/IGH//IGL) |
| 功耗 | 450mW |
| 接口类型 | FPC |
| 接口脚距 | 0.5 mm |
| 接口数量 | 1pcs |
| 接口脚数 | 50pins |
六、天马10.1寸工业液晶屏P1010WSN1ME01包装尺寸
| 数量 | 20 pcs/箱 |
| 重量 | 8.12±0.41 Kgs |
| 包装尺寸 | 513*333*217 mm |
● 补充说明：以上天马10.1寸工业液晶屏P1010WSN1ME01资料仅供参考，如有某项不准确，可以联系我们客服提供屏P1010WSN1ME01产品的规格资料，产品均以pdf规格为准。
