产品型号：AA150XT01（停止供货，替代型号咨询客服）

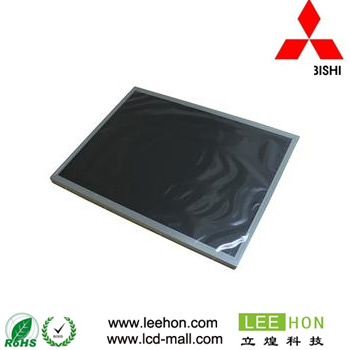

产品名称：AA150XT01日系15寸800亮度液晶屏 - AA150XT01色彩鲜艳工业推荐

杭州立煌科技原厂全新15寸AA150XT01供货,该款AA150XT01液晶屏采用LED背光,色彩鲜艳,适用于室外、车载、监控、电力及各类自助终端人机界面等.

品牌：三菱 尺寸：15寸

分辨率：1024*768 亮度：800(cd/m2)

视角：80/80/60/80 对比度：800:1

背光：LED 工作温度：-20-70 (℃)

立即联系

一：15寸工业液晶屏AA150XT01基本信息

面板品牌 MITSUBISHI
面板型号 AA150XT01
型号别名 T-55534D150J-LW-A-AAN
工作温度 -20~70°C
存储温度 -20~80°C
作业湿度 5-95 (%RH)
保存湿度 5-95 (%RH)
当前生产状态 已停产（兼容替代产品可以咨询在线客服）

二：15寸工业液晶屏AA150XT01结构特征
液晶屏尺寸 15英寸
点分辨率 1024（RGB)*768（XGA）
像素密度 85PPI
像素排列 RGB垂直条状
宽高比 4:3(宽:高）
点间距 0.099*0.297mm（横*竖）
像素间距 0.297*0.297mm（横*竖）
面板重量 1.27Kgs（Typ.）
表面处理 雾面，Hard coating（3H）
显示区域 304.1×228.1mm (横*竖)
可视区域 308.1×232.1 mm (横*竖)
外观尺寸 326.0×255.0mm (横*竖)
外观尺寸 12.6/17.1（Typ./Max.） mm (厚度)
触摸屏 无

三：15寸工业液晶屏AA150XT01光学特征
显示模式 TN，常白显示，透射式
液晶屏亮度 800cd/m2 (Typ.)
对比度 800:1 (Typ.) (透射)
显示颜色 262K /16.7M(6-bit /6-bit+Hi-FRC )
显示色域 50% NTSC (CIE1931)
响应时间 6/19(Typ.)(Tr/Td) (ms)
可视角度 80/80/60/80(Typ.)(CR≥10) (左/右/上/下)
最佳视角 6点钟
白色色度 X:0.313;Y:0.329
白场变动 1.30 (Max.)(5 points)
阳光下可读 Sunlight Readable

四、15寸工业液晶屏AA150XT01发光系统
灯管位置 侧入式光源（顶部）
光源类型 WLED
灯管数量 7S4P
灯管形状 4串
光源寿命 100K(Typ.)（小时）
单灯电压 24/30.8V (Typ./Max.)
单灯电流 110/120mA (Typ./Max.)
接口类型 端子
背光电路 无

五、15寸工业液晶屏AA150XT01信号接口
信号大类 LVDS
信号小类 LVDS(1 ch, 6/8-bit)
面板电压 3.3V (Typ.)
面板电流 410/700mA(Typ./Max.)
接口类型 端子
接口脚距 1.25mm
接口数量 1 pcs
接口脚数 20 pins
 ● 补充说明：以上资料仅供参考，如有某项不准确，可以联系我们客服提供产品的规格资料，产品均以pdf规格为准。
