产品型号：PV121X0M-N10

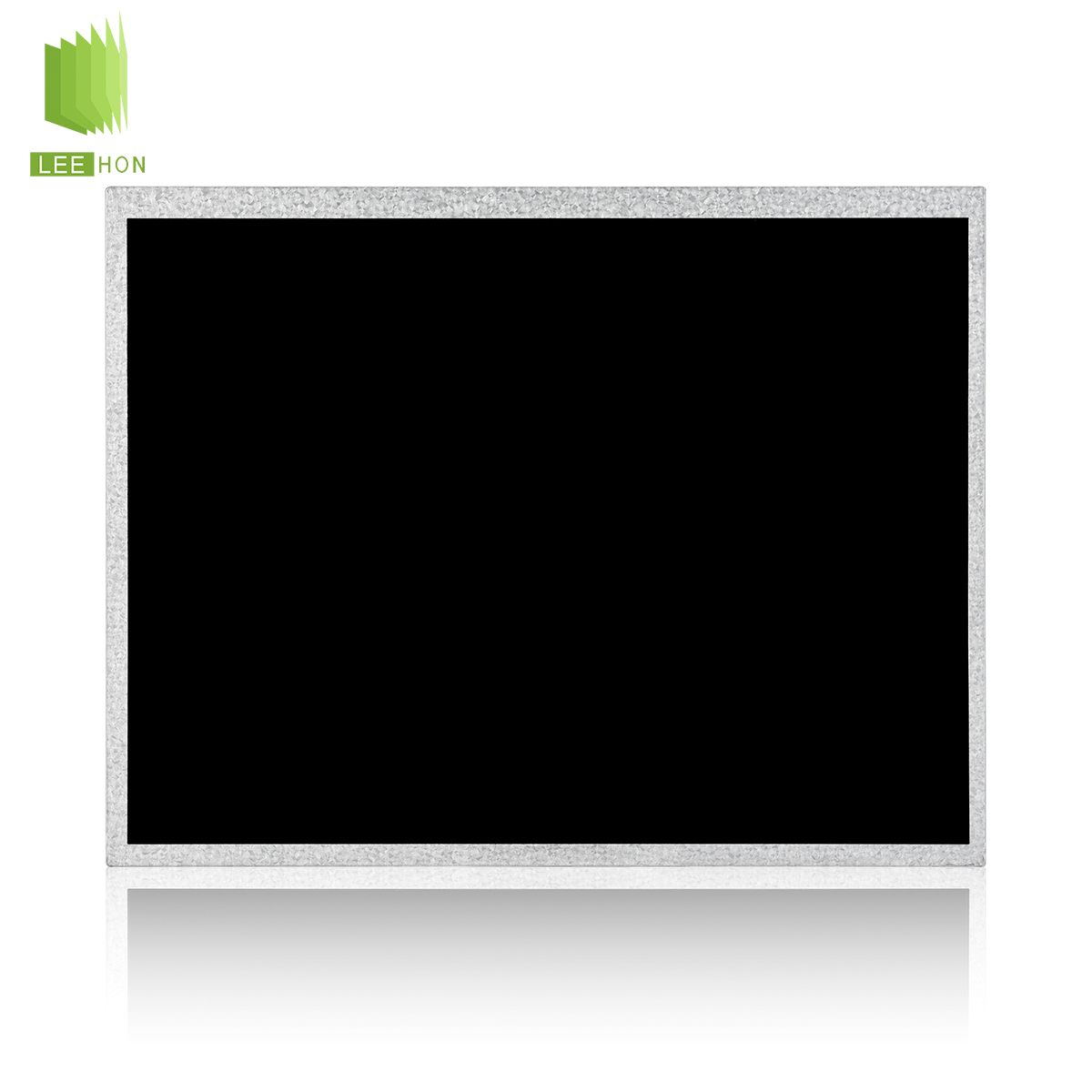

产品名称：PV121X0M-N10京东方12.1寸国产工业屏
PV121X0M-N10是京东方原厂新推出的12.1寸国产工业屏,12.1寸1024*768分辨率,500流明显示亮度,京东方原厂品质,高质量12.1寸国产工业屏.
品牌：京东方 尺寸：12.1寸
分辨率：1024*768 亮度：500 cd/m2
视角：86/86/86/86 (Typ.)(CR≥10)(左/右/上/下) 对比度：1200:1
背光：WLED 工作温度：-20 ~ 70 °C
立即联系
一：京东方12.1寸工业液晶屏PV121X0M-N10基本信息
| 品 牌 | 京东方（BOE） |
| 液晶屏型号 | PV121X0M-N10 |
| 别名 | - |
| 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C |
| 应用设备 | 工业显示设备 |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |
二：京东方12.1寸工业液晶屏PV121X0M-N10结构特征
| 液晶屏尺寸 | 12.1英寸 |
| 点分辨率 | 1024(RGB)×768,XGA |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3（宽:高） |
| 点间距 | 0.080*0.240mm (W×H) |
| 像素间距 | 0.240*0.240mm (W×H)（105PPI） |
| 表面处理 | - |
| 显示区域 | 245.767(W)×184.32(H) mm |
| 外观尺寸 | 260.5(W)×204(H) mm |
| 可视区域 | 249(W)×187.5(H) mm |
| 外观厚度 | 8.7/9.2（Typ./Max.） mm |
| 重量 | - |
| 触摸屏 | 可选配电容、电阻触摸屏 |
三、京东方12.1寸工业液晶屏PV121X0M-N10光学特征
| 显示模式 | ADS、常黑显示、透射式 |
| 液晶屏亮度 | 500 cd/m² (Typ.) |
| 对比度 | 1200:1 (Typ.) （透射） |
| 显示颜色 | 16.7M（8-bit） |
| 响应时间 | 30（Typ.）（Tr+Td）ms |
| 可视角度 | 86/86/86/86 (Typ.)(CR≥10)(左/右/上/下) |
| 白色色度 | x:0.313 ;y:0.329 |
| 亮度变动 | 1.25/1.33（Typ./Max.）（9 points） |
| 色温 | 6485K |
四、京东方12.1寸工业液晶屏PV121X0M-N10发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 50K（Min.）小时 |
| 接口类型 | 端子 |
| 接口脚数 | 10pins |
| 输入电压 | 11.0/12.0/20.0 V（Min./Typ./Max.） |
| 输入电流 | 480mA（Typ.） |
| 功耗 | 9.6W(Typ.） |
五、京东方12.1寸工业液晶屏PV121X0M-N10信号接口
| 信号接口 | LVDS（1 ch,8-bit） |
| 电压输入 | 3.3V (Typ.) |
| 电流输入 | 235±15mA |
| 功耗 | 0.72/0.78/1.65W（Min./Typ./Max.） |
| 接口类型 | 端子 |
| 接口脚距 | - |
| 接口数量 | 1pcs |
| 接口脚数 | 20pins |
六、京东方12.1寸工业液晶屏PV121X0M-N10包装尺寸
| 数量 | 18 pcs/箱 |
| 重量 | - |
| 包装尺寸 | 607*507*240 mm |
● 补充说明：以上京东方12.1寸工业液晶屏PV121X0M-N10资料仅供参考，如有某项不准确，可以联系我们客服提供屏PV121X0M-N10产品的规格资料，产品均以pdf规格为准。
