产品型号：G150XAN02.2

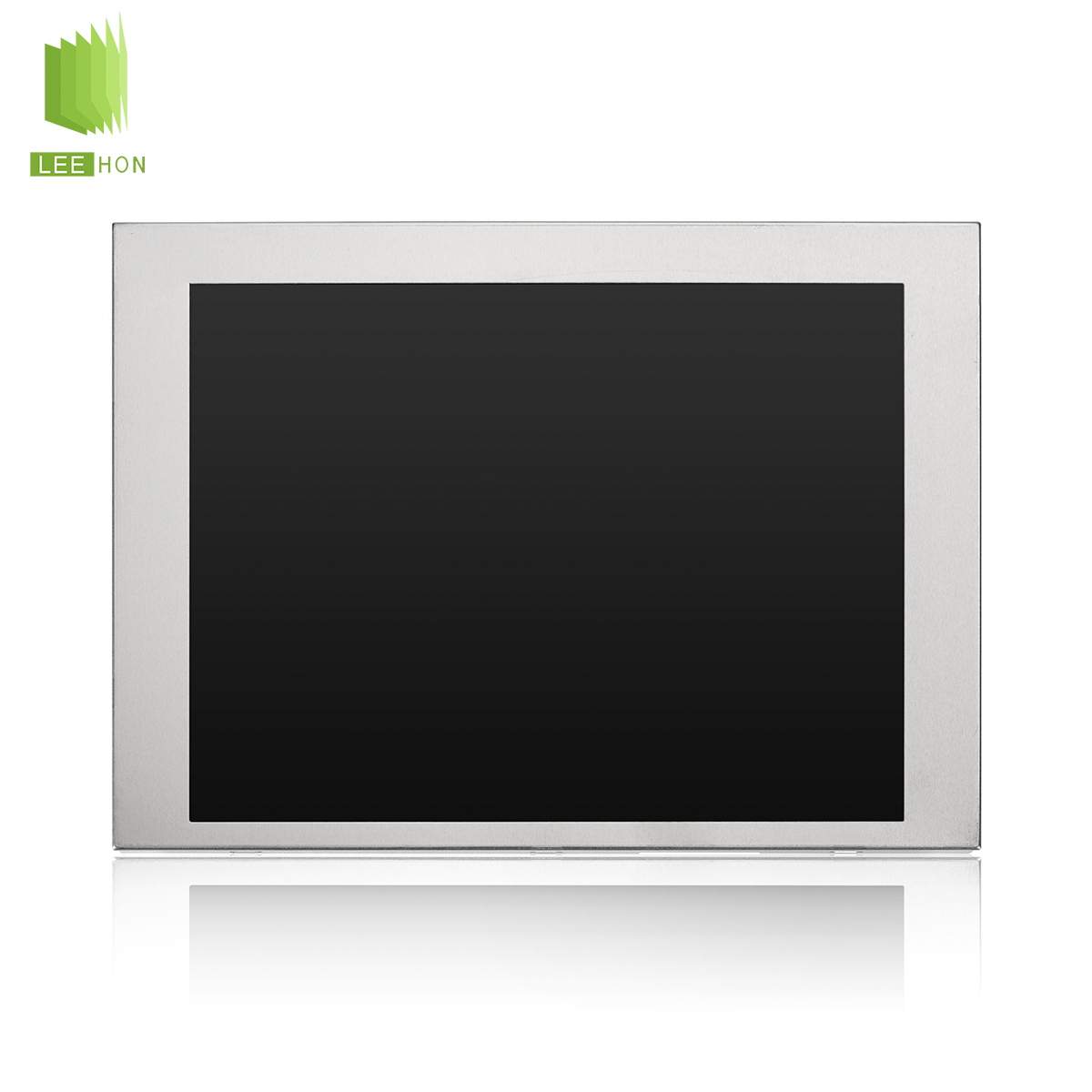

产品名称：友达15寸宽温高亮高对比度全视角工控屏 G150XAN02.2 1024*768 WLED背光
G150XAN02.2是友达推出的一款15寸的宽温高亮高对比度全视角工控屏,
品牌：友达 尺寸：15寸
分辨率：1024*768 亮度：1800 nit
视角：89/89/89/89 (Typ.)(CR≥10) 对比度：1000 : 1
背光：WLED 工作温度：-30~70℃
立即联系
一：友达15寸工业液晶屏G150XAN02.2基本信息
| 品牌 | 友达 (AUO) |
| 液晶屏型号 | G150XAN02.2 |
| 别名 | - |
| 工作温度 | -30~70℃ |
| 存储温度 | -30~70℃ |
| 应用设备 | 工业 |
| 耐振动性 | - |
| 当前生产状态 | 量产中 |
二：友达15寸工业液晶屏G150XAN02.2结构特征
| 液晶屏尺寸 | 15寸 |
| 点分辨率 | 1024(RGB)×768, XGA, 85PPI |
| 像素排列 | RGB垂直条状 |
| 宽高比 | 4:3 |
| 点间距 | 0.099×0.297 mm |
| 像素间距 | 0.297×0.297 mm [85PPI] |
| 表面处理 | Hard coating (3H)，抗反射处理 |
| 显示区域 | 304.128×228.096 mm |
| 外观尺寸 | 326.5×253.5 mm |
| 可视区域 | 89/89/89/89 (Typ.)(CR≥10) |
| 外观厚度 | 9.8 (Max.) mm |
| 重量 | 950g (Max.) |
| 触摸屏 | - |
三、友达15寸工业液晶屏G150XAN02.2光学特征
| 显示模式 | AHVA，常黑显示，透射式 |
| 液晶屏亮度 | 1800 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) |
| 显示颜色 | 16.2M (6-bit + FRC) |
| 响应时间 | 25 (Typ.)(Tr+Td) (ms) |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) |
| 白色色度 | Wx:0.313; Wy:0.329 |
| 亮度变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 色温 | 6485K |
四、友达15寸工业液晶屏G150XAN02.2发光系统
| 灯管位置 | 侧入式光源 |
| 光源类型 | WLED |
| 光源寿命 | 50K (Min.) |
| 接口类型 | 端子 |
| 接口脚数 | 5 pins |
| 输入电压 | 24.0±1.2V |
| 输入电流 | 0.894/1.035A (Typ./Max.) |
| 功耗 | 21.45/23.6W (Typ./Max.) |
五、友达15寸工业液晶屏G150XAN02.2信号接口
| 信号接口 | LVDS (1 ch, 8-bit) |
| 电压输入 | 3.3V (Typ.) |
| 电流输入 | 0.42/0.51A (Typ./Max.) |
| 功耗 | 1.39/1.68W (Typ./Max.) |
| 接口类型 | 端子 |
| 接口脚距 | 1.25 mm |
| 接口数量 | 1 pcs |
| 接口脚数 | 20 pins |
六、友达15寸工业液晶屏G150XAN02.2包装尺寸
| 数量 | 1 |
| 重量 | 16.00 |
| 包装尺寸 | 430×370×350 |
● 补充说明：以上友达15寸工业液晶屏G150XAN02.2资料仅供参考，如有某项不准确，可以联系我们客服提供G150XAN02.2产品的规格资料，产品均以pdf规格为准。
